IP42保護油圧制御システム/電気油圧制御システム

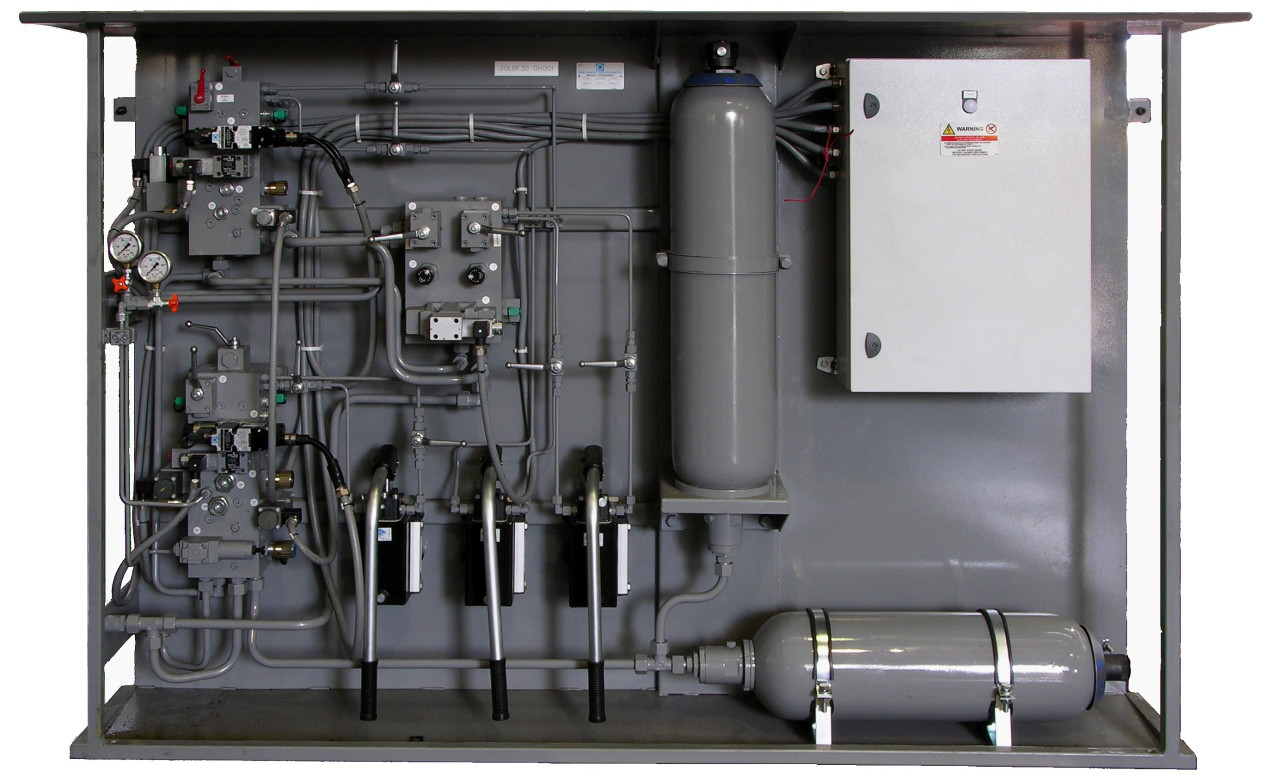

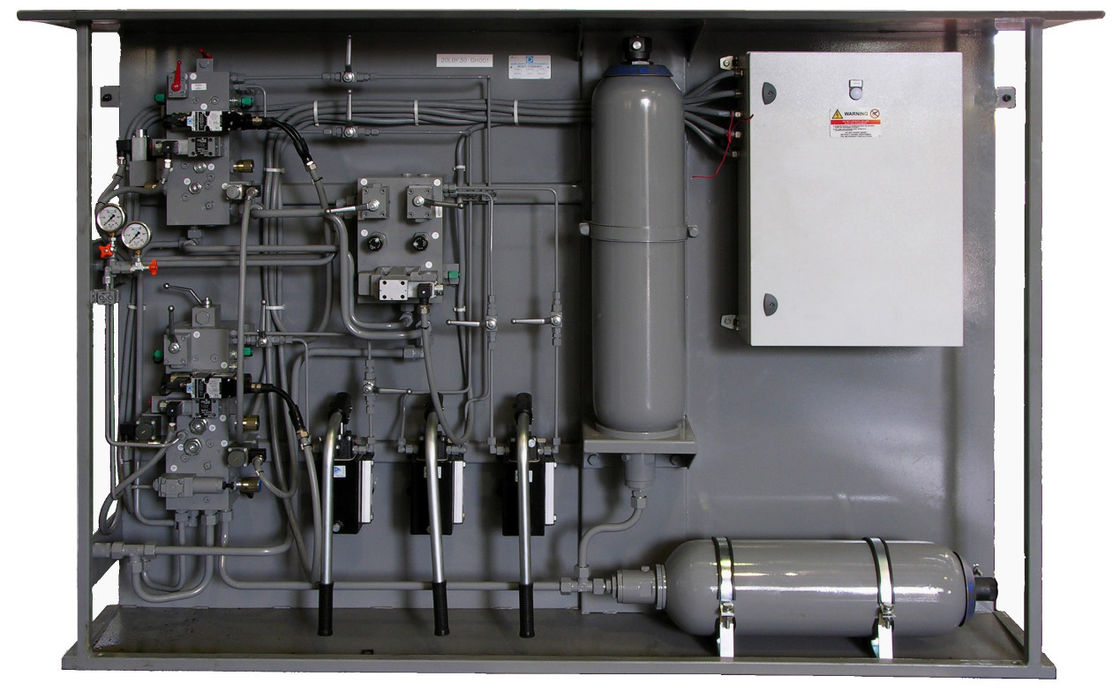

 油圧コントロール パネル(HCP)

制御弁のためのコントロール パネルはから成っています:

N° 2つのSV比例した弁（蒸気およびdesuper。作り付けの電子回路によって供給される制御弁）

オンオフの、二段式電磁弁（EV）、緊急制御動作（速い開始を行うため < 1="" sec="">

蓄積装置

HCPは閉じたループ システムで打撃制御のためのカード（蒸気弁およびdesuperheating弁）を置くアナログをまた収容します。

オンオフ弁の応答時間は適した絞る装置によって別に調節されるかもしれません。

油圧回路はゲート弁を維持の行為を可能にするために与えられるべきです。

完全な周期はポンプが漏出のためにポンプ停止からの15分以内に、それでもあるとき、許可されます。

選択:

ハンド ポンプ

速い完了のためのオンオフ弁 < 3="" sec="">

電気制御のキャビネット

電気制御のキャビネットは補助回路（240 Vac 24 Vdc）、警報灯、ランプ、接触器および他のどの必要な部品のための余分な送り装置/変圧器によっても全体油圧装置の効率を与えるために供給されます。

取り替え可能なカートリッジと完全なファン（抽出器）と合うキャビネットは補助電気ソケットを含んでいます。

、最低の保護程度IP42の産業基準に従って製造されて、緊急の電磁弁および1つのPLCのための制御システムを管制室が付いている水力の単位、コントロール パネルおよび交換信号を管理するために収容します。

キャビネットは閉じたループ システムで打撃制御のためのカード（蒸気弁およびdesuperheating弁）を置くアナログをまた収容します。

補助回路は別に余分時でさえ保護されます、（ポンプ制御、PLCの電源および比例した弁）。

底からのケーブルの記入項目。

最高ケーブルはキャビネットからコントロール パネルおよそ200 m.に動きます。

比例した弁の最高の抵抗はケーブル2 W.を供給します。

おおよそのサイズ1200 x 2000年の（+ 100） x 600のmm。

PLCの制御機能

HPUは電気キャビネットの中にある1つのPLCによって管理されます。PLCは失敗および緊急信号、またポンプ転換を管理します。

PLCは表示およびキーボードを与えられ場所のプログラム パラメータを点検し、必要であれば変更することを割り当てます。

変数修正へのアクセスはパスワードによって保護されます。
