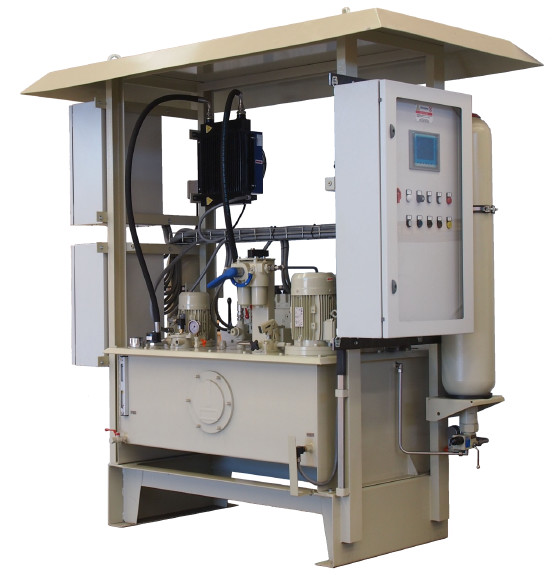

点検ドアが装備されている電気油圧制御システム/水力の単位

 制御システム

水力の単位は回路で現在のオイルの完全な容積を集めることできる屋外サービスに適した鋼鉄タンクを与えられます。タンクは点検ドア、フィルター、2つの水平なスイッチ、1つの温度スイッチ、1つの視覚レベル標識が付いている一休みが装備されています。

2つの主要なモーター ポンプ グループはP1およびP2の電動機によって合うタンクで各自提供されます;固定変位ポンプは200棒の圧力で必須の流動度を提供できます。

固定変位ポンプP3、詰る探知器（DPS3）が付いているフィルターおよび内部サーモスタットによって操縦されるファンが付いている交換体（r）によって構成されるろ過/調節のグループは船上に提供されます。

主要なポンプの機能は次のとおりです:

n° 1の活動的なポンプ、閉鎖した/開位置のまたは連続的な制御の下のすべての制御弁を維持するため。

ポンプ共通配達多岐管に取付けられる低圧スイッチからのアラーム シグナルで活動化させるべきn° 1の予備ポンプ

ポンプ流動度は蓄積装置の介在を含まないで制御モードで保障して十分必要な各弁の最高の打撃の時間をです。

4つの圧力スイッチはモーター ポンプ グループの共通配達多岐管に次の通り、取付けられています:

PS1は供給します「低い油圧信号」を

PS2は「最低油圧信号」を供給します（任務からのすなわち植物）。

PS3は活動的なポンプを停止します

PS4は活動的なポンプを始めます

絶えず配達多岐管で挿入される1個の蓄積装置A1は、水力の単位でモーター/ポンプ グループからの他の1へのトラブル・フリーの転換を与えるために取付けられています。

流出弁VS3は第一次回路の油圧を制御します。

2つは最高圧力安全弁VS1を密封し、VS2はポンプ配達に取付けられます。

電気詰る探知器DPS1-DPS2を与えられる二重フィルターFは電源装置の出口で取付けられています。

水力の単位は2つの端子箱を与えられます:最初の1つは器械ケーブル、電動機のための第2 1のために意図されています。

1個の蓄積装置（20リットル）は接続された弁の制御そして速い行為のためのポンプを助けます。

緊急制御動作のための電磁弁および制御モードのための比例した弁は水圧シリンダで取付けられています。

選択:

暖房装置

蓄積装置（10リットル）

PEDの証明の蓄積装置のための圧力安全弁

ハンド ポンプ

最初満ちるオイル

蓄積装置のための満たし、試験ユニット

HPU管理（ソレノイドの電源無し）のためのPLCが付いているキャビネット

作り付けのソレノイドおよび比例した弁とのServocylinders。
